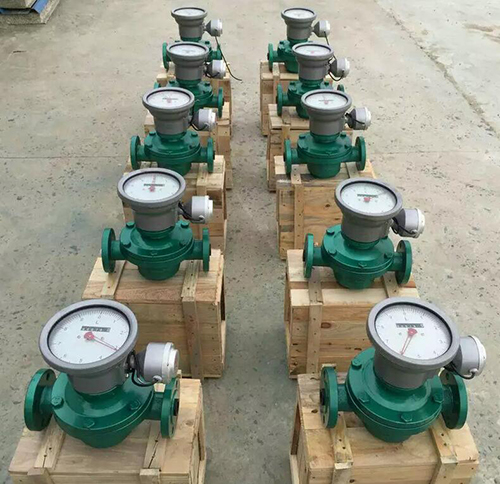

石油計量表
- 品*：JKM/凱銘儀表
- 型號：JKM-LC
- 測量范圍：0.04-1000m3/h
- 精度等級：0.5％
- 公稱通徑：DN10-DN200
- 適用介質：柴油 原油 工業油
- 工作壓力：1.6-6.3Mpa
- 工作溫度：-10-100℃
- 供電方式：24VDC
- 訂貨號：HZTTEHLGT426
石油計量表產品概述
流量測量與流體的流動狀態無關，這是因為石蠟油流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。石蠟油流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。石蠟油流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
石油計量表產品特點
測量精度高、流量范圍寬、重復性好；
螺旋轉子轉動均勻、震動小、壽命長；
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；
結構簡單，外形尺寸小，重量輕；
安裝容易，表前不需安裝直管段；
石油計量表的工作原理
橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼所構成，橢圓齒輪在被測介質壓差作用下，產生作用力矩使其轉動。輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口，所以，橢圓齒輪流量計每轉一周所排出的被測介質量為半月形容積的4倍，這樣通過橢圓齒輪流星計的體積流量Q就可以被推算出來。

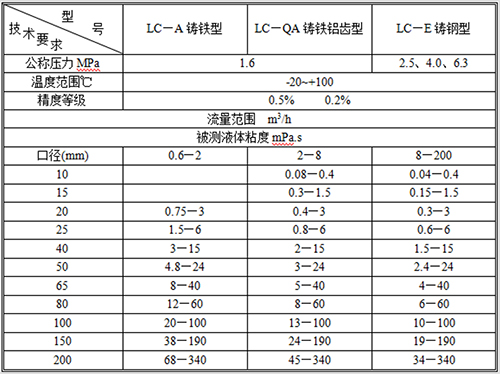

石油計量表基本參數及流量范圍
石油計量表選型
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 |
|
基本 型號 |
公稱 通徑 |
準 確 度 |
壓 力 級 別 |
溫 度 級 別 | 顯示形式 | 輸出信號 | 批控形式 | 材料組別 | 接口形式 | 外供電源 | 內容含義 |
| 橢圓齒輪流量計系列 | |||||||||||
| 1/8" | 1/8"--20"選擇一種或以mm | ||||||||||
| 0.1 | 準確度0.1級(或0.2、0.5) | ||||||||||
| S1 | 公稱壓力0.6M.Pa | ||||||||||
| S2 | 公稱壓力1.0M.Pa | ||||||||||
| S3 | 公稱壓力2.5M.Pa | ||||||||||
| S4 | 公稱壓力4.0M.Pa | ||||||||||
| S5 | 公稱壓力6.3M.Pa | ||||||||||
| S6 | 公稱壓力6.3M.Pa | ||||||||||
| S7 | 公稱壓力10M.Pa | ||||||||||
| S8 | 公稱壓力15M.Pa | ||||||||||
| M1 | 測量介質溫度：-40-+60℃ | ||||||||||
| M2 | 測量介質溫度：-10-+80℃ | ||||||||||
| M3 | 測量介質溫度：-10-+200℃ | ||||||||||
| M4 | 測量介質溫度：-10-+300℃ | ||||||||||
| N | 現場無顯示 | ||||||||||
| T | 現場顯示累積流量 | ||||||||||
| I | 現場顯示瞬時流量 | ||||||||||
| L | 現場顯示單次流量（回零計數） | ||||||||||
| Y | 現場大字碼回零計數器 | ||||||||||
| P | 脈沖輸出 | ||||||||||
| 4 | 4-20mA輸出 | ||||||||||
| H | 4-20ma+HART協議 | ||||||||||
| V | 1-5V輸出 | ||||||||||
| 3 | 232通訊協議 | ||||||||||
| 8 | 485通訊協議 | ||||||||||
| M | MODBUS協議 | ||||||||||
| C1 | 機械批控器 | ||||||||||
| C2 | 電子批控器 | ||||||||||
| F1 | F1-F53見零部件材料組合表 | ||||||||||
| J1 | NPT 美國推拔管螺紋 | ||||||||||
| J2 | SPT英國標準管螺紋 | ||||||||||
| J3 | 中國標準法蘭 | ||||||||||
| J4 | NIST美國標準法蘭 | ||||||||||
| V | 按5V、12V、24V、36V等填寫 |

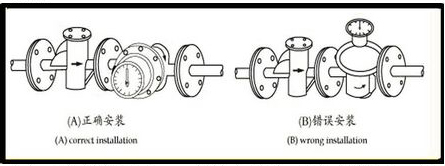

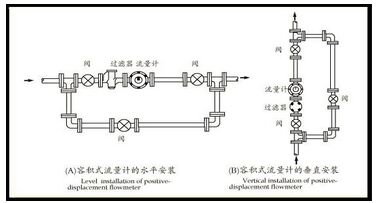

石油計量表的安裝注意事項
橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許*好定期進行標定。
