磁翻柱浮子液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UHZ
- 測量范圍：0～12m
- 精度等級：±10mm
- 公稱通徑：DN20-DN100
- 適用介質：水 化工原料 油 液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：≤400℃
- 供電方式：24VDC
- 訂貨號：LBH552013IAZ

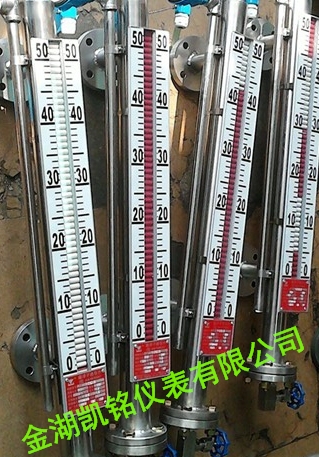

磁翻柱浮子液位計產品介紹
UHZ系列磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和304、316、316L材質，適用于酸、堿等腐蝕性介質。
磁翻柱浮子液位計產品特點
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
4、比傳統的玻璃管，板式液位計具有更高的可靠性，安全性，先進性，實用性。
5、磁翻板液位計*顯著的特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全，可靠，耐用，而且各種型號的磁翻板液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖。
6、配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mA標準信號，實現遠距離指示、檢測、記錄與控制。
總結一下：1.結構簡單安裝方便2.檢測功能齊全3.測量范圍大4.指示新穎讀數直觀5.耐腐蝕防爆

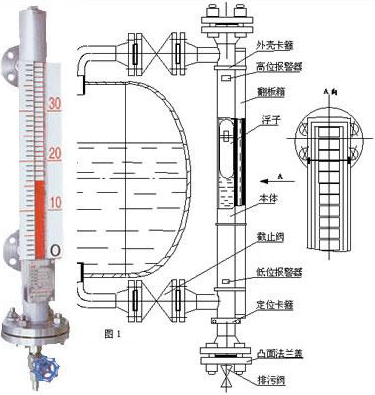

磁翻柱浮子液位計工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
磁翻柱浮子液位計技術參數
1.測量范圍：300～15000mm
2.準確度：±10mm，±16mm
3.翻板直徑：10mm,16mm
4.工作壓力：≤2.5Mpa(2.5MPa以上可另行設汁) 防腐型≤0.6Mpa
5.介質密度（g/cm3）：0.5～2
6.介質溫度：-20℃ +250℃(特殊要求可達450℃)
7.介質粘度：≤0.4PaS，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選 用加熱型夾套式液位汁。
8.環境振動：頻率≤25Hz，振幅≤0.5mm
9.跟隨速度：≤0.08m/s
10.安裝方式：側裝式、頂裝式、底裝式
11.防護等級：IP65
12.防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.傳輸方式：4～20mA 或 開關量
14.連按法蘭：HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁翻板液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

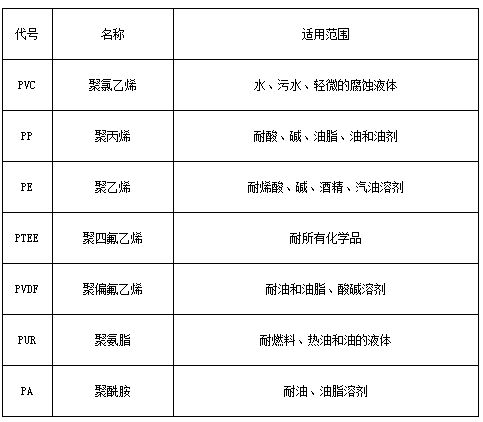

磁翻柱浮子液位計防腐型材料

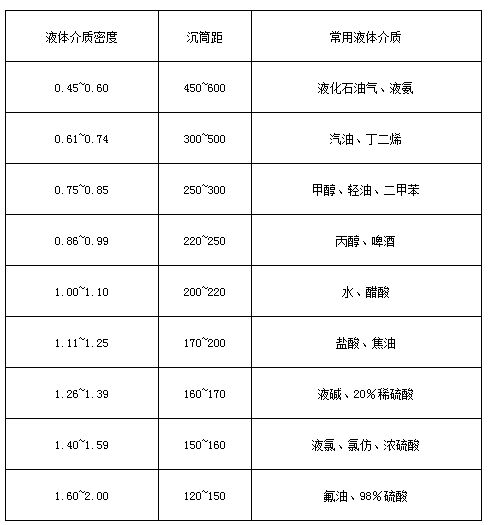

磁翻柱浮子液位計液體介質密度與沉筒距對照表
磁翻柱浮子液位計防腐型材料
磁翻柱浮子液位計液體介質密度與沉筒距對照表
磁翻柱浮子液位計的正確組裝使用及維護
1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響液位計的正常工作；
2、 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
8、 應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11、當配有遠傳配套儀表時需做到如下幾條：
（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）、遠傳配套儀表上感應面應面向和緊貼主導管；
（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
